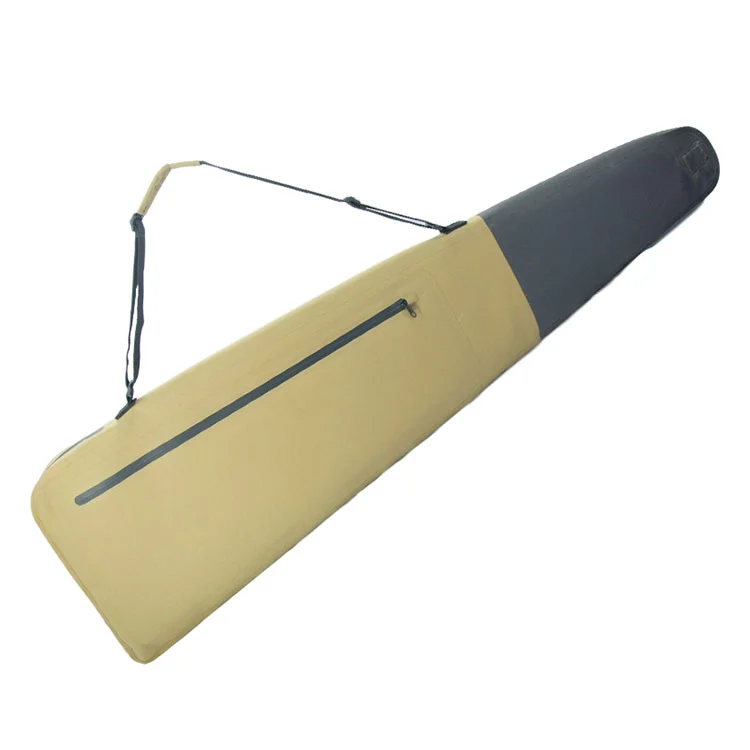

HF-zvárané puzdro na pištoľ

Parametre zvárania – výkon, tlak elektródy a čas zotrvania – sa nastavia a zaznamenajú pre každú prichádzajúcu šaržu látky a vzorka prvého výrobku sa deštruktívne odlupuje na začiatku každej výrobnej série. Zakrivené zvary na polomere pažby sú testované ako samostatná sekcia. Záznamy parametrov sú k dispozícii pre súbory kvality OEM.

Zvárateľnosť závisí od molekulárnej polarity. TPU a PVC sa zvárajú čisto; polyetylén a polypropylén sú nepolárne a nedajú sa zvárať RF; nepotiahnutý nylon alebo polyester vyžaduje zvárateľný laminát. Tkaná základňa 840D nesie odolnosť proti oderu a TPU laminát poskytuje vodotesnú bariéru aj zvárateľnú vrstvu.

Jednodielna zváraná škrupina s komorovým profilom a zváranou kapsou

Čo robí túto škrupinu ťažšie zvariteľnou ako rúru

Cylindrický suchý vak je rovný šev opakovaný. Komorové puzdro na zbraň nie je.

Každý z nich je samostatným rozhodnutím o nástroji a parametroch. To je dôvod, prečo komorové HF-zvárané puzdro na pištoľ nesie vyššie náklady na vývoj ako rúrka a preto uvádzame nástroje explicitne, namiesto toho, aby sme ich skladali do jednotkovej ceny.

Tri premenné

Frekvencia je pevne stanovená zariadením. Všetko, čo môže operátor pokaziť, sa nachádza v troch nastaveniach, ktoré sú stanovené pre každú prichádzajúcu dávku látky a zaznamenávajú sa.

Chladenie pod tlakom je štvrtým krokom, ktorý sa pri nízkonákladovej výrobe najčastejšie vynecháva. Uvoľnením elektródy pred opätovným stuhnutím roztaveného polyméru vznikne spoj, ktorý vyzerá správne a pri zaťažení sa odlupuje.

Prečo sa zvárajú iba niektoré materiály

Proces závisí od molekulárnej polarity. Polymér s dipólom reaguje na striedavé pole a vnútorne sa zahrieva; nepolárny polymér vôbec nereaguje, bez ohľadu na výkon.

To je dôvod, prečo je škrupina špecifikovaná ako laminovaná TPU, a nie ako tkaná látka. Tkaná základňa 840D je odolná voči oderu; TPU laminát je vodotesná bariéra aj vrstva, ktorá umožňuje zváranie.

Kritérium prijatia

Čo zváranie odstraňuje zo zoznamu porúch

Špecifikácia

Možnosti zvárania

Výrobná sekvencia

1. Vstupná kontrola tkaniny a skúška zvariteľnosti na šarži

2. Nastavenie parametrov zvárania – výkon, tlak, doba zotrvania zaznamenaná na dávku

3. Prvá vzorka zvaru a deštruktívna skúška odlupovania

4. Presné rezanie panelov do komorovej zástavby

5. RF zváranie polomeru pažbovej komory

6. RF zváranie zúženej komory hlavne a okrajových švov

7. Zvarené pripevnenie vrecka na príslušenstvo a švu zipsu

8. Hybridné zváranie kotiev popruhu a úchytov rukoväte

9. Overenie ponoru podľa podmienok IPX7

10. Záverečná kontrola a exportné balenie

Kontrola zvarov

Zváracie skúšky

Výrobná kapacita

Vysokofrekvenčné zváranie je skôr kapitálovým vybavením ako subdodávateľskou operáciou. Naše zváracie linky bežia vo vlastnej réžii v Dongguane v Číne a Hočiminovom meste vo Vietname, elektródové nástroje sa vyvíjajú interne pre zákazkové tvary, zvárateľnosť sa testuje na každej prichádzajúcej dávke a zváracia linka a proces kontroly sú otvorené pre audit kupujúceho.

Nedávna práca

Kanada – projekt nástrojov poľovníckej značky

Značka chcela hlbšiu pažbovú komoru pre zbrane s nastaviteľnými hrebeňmi, čím sa zmenil skôr polomer zvaru než len rozmer. Vyvinuli sme nové elektródové nástroje pre revidovanú krivku a špeciálne pred schválením sme otestovali zakrivenú časť, pretože zakrivený zvar je miesto, kde sa chyba nástroja prejavuje ako prvé. 450 ks, 47 dní vrátane náradia.

Holandsko — súbor kvality dovozcu

Ich tím pre dodržiavanie predpisov požadoval záznamy parametrov zvárania pre každú dávku spolu so správou o ponorení, pričom predtým prijal ústne uistenie dodávateľa. Dodali sme zaznamenané údaje o výkone, tlaku a zotrvaní spolu so zásielkou a výsledkami odlupovania prvého článku. 600 ks, 43 dní.

Japonsko — špecifikácia bez PVC

Požiadavky trhu úplne vylúčili PVC. Štandardná konštrukcia 840D TPU už bola v súlade a dokumentáciu o zložení materiálu sme potvrdili prostredníctvom dodávateľského reťazca, namiesto toho, aby sme čokoľvek nahradili. 350 ks, 42 dní.

Čo nám povedali kupujúci

"Zakrivené zvary sú miesto, kde sa o dodávateľovi dozvieme. Testovali ste túto časť na vlastnej koži a ukázali ste nám výsledok."

— Produktový inžinier, poľovnícka značka

"Záznamy parametrov na dávku premenili nárok na dokument. Náš tím pre dodržiavanie predpisov potom prestal klásť otázky."

— manažér kvality, dovozca

"Ak sa látka pred švom roztrhne, už nie je o čom polemizovať. To bol test, ktorý nás presvedčil."

— Nákup vedúceho, distribútor vonkajšieho vybavenia

1. Čo je to vysokofrekvenčné zváranie?

Elektromagnetické pole s frekvenciou 27,12 MHz prevráti polaritu približne 27 miliónov krát za sekundu. Polárne molekuly v TPU sa pokúšajú znovu zarovnať pri každom obrátení a vnútorné trenie vytvára teplo v celej hrúbke spoja naraz. Pod tlakom elektródy sa zmäkčené vrstvy spoja a znovu stuhnú ako jeden súvislý úsek.

2. Prečo sa komorové puzdro zvára ťažšie ako rúrka?

Rúrka je rovný opakovaný šev. Táto škrupina má zakrivenú komoru pažby vyžadujúcu nástroje tvarované na polomer, skosenú komoru hlavne, kde šírka zvaru musí zostať konštantná, keď sa panel zužuje, zvárané vrecko aplikované na už zvarenú plochu a zips privarený do švu. Každé je samostatné rozhodnutie o nástroji a parametroch.

3. Ako spoznáte, že je zvar dobrý?

Deštruktívne testovanie odlupovania. Pri správnom zvare sa materská tkanina roztrhne skôr, ako sa šev oddelí. Čisté oddelenie pozdĺž zvarovej línie znamená nedostatočnú energiu a spúšťa kontrolu parametrov pred pokračovaním výroby.

4. Aké sú procesné premenné?

Výkon, tlak elektródy a doba zotrvania, nastavené pre prichádzajúcu dávku tkaniny a zaznamenané. Ochladzovanie pod tlakom je štvrtý krok a pri lacnej výrobe sa najčastejšie vynecháva – skoré uvoľnenie elektródy zanechá spoj, ktorý vyzerá správne a pri zaťažení sa odlupuje.

5. Dá sa RF zvárať akákoľvek nepremokavá tkanina?

Nie. Proces vyžaduje molekulárnu polaritu. TPU a PVC sa dobre zvárajú; polyetylén a polypropylén sú nepolárne a vôbec sa nedajú zvárať RF. Nepotiahnutý nylon alebo polyester vyžaduje zvárateľný laminát. Zvárateľnosť sa skúša na každej prichádzajúcej dávke.

6. Zvárate vo vlastnej réžii?

Áno, na našich vlastných linkách v Dongguan, Čína a Hočiminovo mesto, Vietnam, s nástrojmi na elektródy vyvinutými vo vlastnej réžii. Zváracia linka a proces kontroly sú otvorené pre audit kupujúceho.

7. Čo odstráni zváranie zo zoznamu porúch?

Zdvíhanie pásky švov, opätovné otváranie perforácií ihiel, keď lepidlo starne, šitie uvoľnené pri vibráciách, presakovanie švov vreciek pri prešívaní cez škrupinu a kotviace popruhy prepichujúce bariéru. Žiadny z týchto spôsobov zlyhania neexistuje na zváranom plášti.

8. Dá sa HF-zvárané puzdro na pištoľ čistiť alebo hadicou?

áno. Bez lepiacej pásky na švy, zvárané švy tolerujú čistenie, ktoré by poškodilo podlepené puzdro – užitočné po vystavení soli, bahnu alebo krvi.

9. Praskajú v chlade zvary?

Nie. Po dvanástich hodinách pri -20 °C zostali švy neporušené a pružné bez krehkého lomu na línii zvaru.

10. Je dostupná konštrukcia bez PVC?

áno. Štandardná konštrukcia 840D TPU neobsahuje PVC a dokumentáciu o zložení materiálu možno dodať prostredníctvom dodávateľského reťazca pre trhy, ktoré si to vyžadujú.

11. Môžete vytvoriť vlastný tvar?

áno. Elektródové nástroje sú vyvinuté interne pre zákazkové dĺžky, profily komôr, zvárané výstuže a nášivky s logom. Nástroje sú kótované explicitne a nie sú zahrnuté do jednotkovej ceny.

12. Aké sú obchodné podmienky?

MOQ 300 ks, vzorky za 7–10 dní, výroba za 30–45 dní, uvedené EXW, FOB alebo CIF, s vývojom nástrojov podľa projektu a dokumentáciou parametrov zvárania, ktorá je k dispozícii pre súbory kvality.
