Puška sa potopí. Utesnená tuba s objemom 60 l obsahujúca túto pušku nie, pretože vytlačí oveľa viac vody, než spolu vážia. Vznášajúcim sa prvkom je vzduch, čo znamená, že vzduch dnu udrží rovnaký zváraný plášť a rolovací uzáver, ktorý zadržiava vodu.

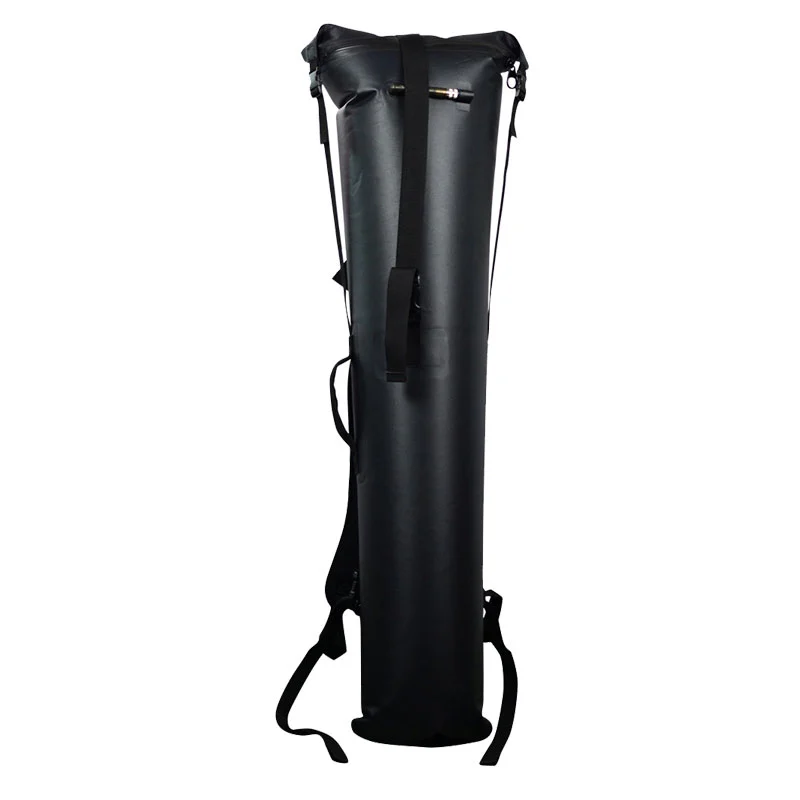

SL-E302 utesnený a plávajúci s uzáverom nad vodoryskou
| Špecifikácia | Hodnota |
| Model | SL-E302 |
| Flotačná metóda | Utesnený objem vzduchu – žiadne penové vložky |
| Zapečatená kapacita | 60 l |
| Hmotnosť puzdra | 1,35 kg |
| Typické zaťaženie (kufor + 4 kg puška) | 5,35 kg |
| Rezervný vztlak v 20 l vzduchovom vrecku | cca. 16,6 kg (163 N) |
| Hodnotenie vodotesnosti | IPX7 — ponorenie do 1 m na 30 minút |
| Rozmery | 130 × 25 cm |
| MOQ / odber vzoriek / výroba | 300 ks / 7–10 dní / 30–45 dní |
Objekt pláva, keď vytlačí váhu vody väčšiu, ako je jeho vlastná. Jeden liter vytlačenej sladkej vody podporuje jeden kilogram, takže aritmetika je priama.
Lovecká puška s hmotnosťou 4 kg plus puzdro s hmotnosťou 1,35 kg predstavuje záťaž 5,35 kg, ktorá potrebuje na plávanie 5,35 litra výtlaku. Puzdro má k dispozícii 60 litrov utesneného objemu, takže rezerva je určená výlučne tým, koľko vzduchu používateľ zadrží pred rolovaním uzáveru.
| Zadržaný vzduch | Maximálny posun | Frakcia ponorená | Voľný bok nad vodou |
| 5 l | 7,0 kg | 76 % | 24 % |
| 10 l | 12,0 kg | 45 % | 55 % |
| 20 l | 22,0 kg | 24 % | 76 % |
| 30 l | 32,0 kg | 17 % | 83 % |
| 40 l | 42,0 kg | 13 % | 87 % |
Údaje predpokladajú zaťaženie 5,35 kg a objem pušky približne 2 l. Vo vzduchovej kapse s objemom 20 l sa puzdro vznáša približne tromi štvrtinami tela nad hladinou, čo je rozdiel medzi puzdrom, ktoré je viditeľné v pohybujúcej sa vode, a puzdrom, ktoré nie je viditeľné.
Oba prístupy produkujú flotáciu a oba sa používajú na trhu. Ide o obchod medzi užívateľskou závislosťou a dlhodobou stabilitou.
Porovnanie zdroja vztlaku: utesnená vzduchová vrstva proti pene s uzavretými bunkami
| Faktor | Sealed Air (SL-E302) | Pena s uzavretými bunkami |
| Zdroj vztlaku | Vzduch zadržaný vo vnútri utesnenej trubice | Penové panely zabudované v puzdre |
| Pridaná váha | zanedbateľné | Významné — penová hmota sa prenáša permanentne |
| Kontrola vztlaku | Užívateľsky nastaviteľné vzduchom | Opravené pri výrobe |
| Veľkosť balenia, keď je prázdna | Roluje naplocho | Zachováva objem peny |
| Dlhodobé správanie | Nezmenené, kým plomba drží | Pena môže absorbovať vodu a stratiť vztlak v priebehu rokov |
| Režim zlyhania | Stratené, ak je škrupina prepichnutá alebo nedostatočne utesnená | Postupne degraduje |
| Užívateľská závislosť | Vyžaduje správne utesnenie vzduchovou kapsou | Funguje bez ohľadu na techniku |
Pena je zhovievavejšia k chybám používateľa. Utesnený vzduch je ľahší, nastaviteľný, balí sa naplocho a nedegraduje - za predpokladu, že uzáver je správne utesnený, a preto je ku každej jednotke dodávaná karta s pokynmi.
Rovnaký uzáver slúži na dva rôzne účely v závislosti od toho, ako je rolovaný, a tieto dva sa pri danej jazde navzájom vylučujú.
| Konfigurácia | Metóda | Výsledok |
| Kompaktné nosenie | Vytlačte vzduch, pevne zrolujte | Najnižší profil na chrbte; minimálny vztlak |
| Použitie vody | Ponechajte si zámernú vzduchovú kapsu a potom rolujte | Vysoký voľný bok; puzdro viditeľné na povrchu |
| Pred prejazdom: zrolujte so vzduchovou kapsou. Nosenie kompaktu pri priblížení a následné brodenie bez opätovného rolovania je najčastejšou príčinou prípadu, ktorý pláva nízko alebo vôbec. Vzduch je nadnášajúcim prvkom a jeho vytlačením sa odstráni. | ||
Plávajúci prípad so 76% voľným bokom je stále potrebné vidieť. V pohybujúcej sa vode, pri slabom osvetlení alebo na tmavom brehu je ťažké nájsť čierne puzdro na povrchu, čo robí colorway funkčnou špecifikáciou puzdra Floating Gun Case.
• Vysoká viditeľnosť Pantone farebné odtiene podstatne zlepšujú detekciu povrchu v pohybujúcej sa vode
• Väčšia vzduchová kapsa zvyšuje čiaru ponoru a zväčšuje viditeľnú plochu
• Reflexné tlačové pomôcky zotavenie pri slabom osvetlení a za úsvitu alebo súmraku
• Kotviace body popruhov akceptujú a popruh alebo lano na vysokorizikové prechody
• Kontrastné panely držia puzdro viditeľné z viac ako jednej orientácie
Zákazníci expedícií a sprievodcov bežne používajú dve farebné prevedenia z toho istého tela – kamufláž na lovecké použitie a vysoká viditeľnosť pre vodnú dopravu.
| Podmienka | Vplyv na flotáciu |
| Čo neznamená flotácia: toto puzdro nie je osobné flotačné zariadenie a nikdy sa nesmie používať ako flotačné zariadenie. Prúd a vietor ponesú plávajúce puzdro po prúde - flotácia poskytuje čas na zotavenie, nie polohu. Vztlakové postavy predpokladajú správne utesnený uzáver so zadržaným vzduchovým vreckom a prepichnutie, podrolovaný uzáver alebo úlomky v záhybe ho odstránia. | |
| Prvok | Príspevok |
| 840D TPU laminovaná škrupina | Neporézne a vzduchotesné, nielen vodoodpudivé |
| RF zvárané švy | nulová perforácia ihly; vzduch nemôže uniknúť cez škrupinu |
| Trojitý roll-top | Utesňuje otvor a umožňuje užívateľovi nastaviť zadržaný objem vzduchu |
| POM spony s bočným uvoľňovaním | Držte kotúč napnutý, aby sa tesnenie vo vode neuvoľnilo |
| Navarené výstužné záplaty | Záťažové body sú pripevnené bez prepichnutia vzduchotesnej škrupiny |
| Valcové telo | Rozdeľuje vnútorný tlak vzduchu rovnomerne po obvode |
| Položka | Špecifikácia |
| Číslo modelu | SL-E302 |
| Názov produktu | Plávajúce puzdro na zbraň |
| Flotačná metóda | Utesnený objem vzduchu (žiadne penové vložky) |
| Zapečatená kapacita | 60 l |
| Čistá hmotnosť | 1,35 kg ± 0,15 kg |
| Rezervný vztlak (20 l vzduchu, zaťaženie 5,35 kg) | cca. 16,6 kg / 163 N |
| Materiál plášťa | Laminovaný 840D TPU (500D PVC / 420D TPU voliteľné) |
| Konštrukcia švíkov | RF zvárané |
| Uzavretie | Roll-top, minimálne tri záhyby, spony POM |
| Hodnotenie vodotesnosti | IPX7 — ponorenie do 1 m na 30 minút |
| Rozmery | 130 × 25 cm |
| Možnosť vysokej viditeľnosti | Dostupné |
| OEM / ODM | Podporované |
| Možnosť | Dostupné | Poznámky |
| Vysoko viditeľná farba | ✔ | Pantone prispôsobené na obnovu povrchu |
| Reflexná potlač | ✔ | Zotavenie pri slabom osvetlení a úsvite |
| Umiestnenie kontrastného panelu | ✔ | Viditeľnosť z viacerých smerov |
| Kotviaci bod pripútania | ✔ | Pre vysoko rizikové prechody |
| Priemer a dĺžka rúry | ✔ | Mení utesnený objem a rozpätie vztlaku |
| Materiál plášťa | ✔ | 840D TPU / 500D PVC / 420D TPU |
| Karta s pokynmi na tesnenie | ✔ | Viacjazyčné k dispozícii |
| Balenie / Private Label | ✔ | Farebná škatuľka, potlačený kartón, visačka |
Preprava na kajakoch, kanoe a nákladných člnoch, cesty na divokej vode a rieke s rizikom prevrhnutia, lov na voľnej lodi v divokej vode, lov vodného vtáctva v zatopenom dreve a v hlbokých močiaroch, hlboké brodenie a prechod cez kanál, prístup k pobrežiu a ústiu, vodcovské flotily, kde je strata vybavenia nákladná, a expedičné cesty po dlhých vodných cestách.
1. Kontrola tkaniny 840D TPU a potvrdenie zvariteľnosti
2. Nastavenie parametrov zvárania a test odlupovania prvého článku
3. Presné rezanie valcové panely karosérie
4. RF zváranie vzduchotesného škrupina
5. Zosilnenie okraja uzáveru a formovanie
6. Navarená výstužná záplata a základná aplikácia
7. Pracka, popruh a popruh montáž
8. Zadržiavanie vzduchu a flotácia overenie
9. Záverečná kontrola kvality a exportné balenie
Integrita vzduchu sa kontroluje skôr ako zreteľná kontrola, než sa odvodzuje z vodotesného výsledku, pretože plášť môže odolať vniknutiu vody, pričom vzduch stále pomaly odvádza.
| Položka kontroly | Štandardné |
| Vstupná kontrola materiálu (IQC) | Každá várka |
| Test odlupovania zvaru v prvom článku | Začiatok každého behu |
| Integrita vzduchu zváraného švu | 100% |
| Kontrola uzatváracej hrany a spony | 100% |
| Overenie retencie vzduchu | Podľa schváleného plánu odberu vzoriek |
| Overenie flotácie | Podľa schváleného plánu odberu vzoriek |
| Overenie ponoru | Podľa schváleného plánu odberu vzoriek |
| Kontrola balenia (OQC) | 100% |
| Testovacia položka | Metóda | Výsledok |
| Flotácia s puškou | Utesnené s 20 l vzduchovou kapsou a 4 kg záťažou | Vznášal sa približne tromi štvrtinami tela nad vodou |
| Trvalá flotácia | Ponechané plávajúce počas dlhšieho obdobia | Zadržaný vzduch; žiadna progresívna strata voľného boku |
| Zadržiavanie vzduchu pod kompresiou | Utesnená jednotka stlačená pri ponorení | Držanie vzduchu; žiadne vetranie vo švoch alebo zapínaní |
| Efekt počítania záhybov | Utesnené na 2, 3 a 4 záhyboch, potom plávajúce | Dva záhyby odvetrávaný vzduch; traja alebo viacerí si to zachovali |
| Ovládanie prepichnutého plášťa | Škrupina bola úmyselne prepichnutá a potom vložená do vody | Potopili sa podľa očakávania, čím sa potvrdilo, že vzduch je nadnášajúcim prvkom |
| Flotácia po náraze | Spadol do vody z výšky | Pečať držaná; flotácia neovplyvnená |
| Flotácia slaná voda | Plavené v slanej vode, opláchnuté a vysušené | Žiadna korózia hardvéru; vztlak neovplyvnený |
| Nízkoteplotné tesnenie | Utesnené po 12 hodinách pri -20 °C, potom plávajúce | Uzáver pružný; vzduch zadržiavaný normálne |
| Položka | Špecifikácia |
| Individuálne balenie | PE ochranné vrecko |
| Kartón | 132 × 32 × 32 cm, 4 ks, 5,4 kg netto |
| Karta s pokynmi na tesnenie | Dodáva sa s každou jednotkou; k dispozícii viacjazyčné |
| MOQ | 300 ks |
| Ukážka dodacej doby | 7-10 dní |
| Dodacia lehota výroby | 30-45 dní |
| Obchodné podmienky | EXW / FOB / CIF |
| Certifikácie | ISO 9001, BSCI, SMETA, GRS (závislé na materiáli) |
| Zahrnutá položka | Množstvo |
| Plávajúce puzdro na pištoľ (SL-E302) | 1 |
| Nastaviteľný odnímateľný ramenný popruh | 1 |
| Popruhy na batoh | 1 sada |
| Karta s pokynmi na tesnenie | 1 |
| Ochranný PE vak | 1 |
• 12-mesačná záruka na výrobné chyby, vrátane zvarových švov a uzáveru
• Flotácia a zadržiavanie vzduchu testovacia dokumentácia pre súbory kvality OEM
• Viacjazyčné tesnenie inštrukčné karty, aby sa znížila návratnosť užívateľských chýb
• Vysoko viditeľné farebné prevedenie konzultácie pre kritické programy obnovy
• Náhradné POM pracky dodávané pre servisné programy predajcu
Projekt:
Špecifikácia vysokej viditeľnosti pre program prístupu k divokej vodeLovecký program sprístupňujúci vzdialené kanalizácie plťou stratil dve pušky v samostatných prevrhnutiach. Obe boli prepravované v prípadoch, o ktorých sa operátor domnieval, že sú nadnášané; ani jeden sa nenašiel a pri jednom incidente sa čierny prípad vôbec nezistil.
Testovanie s SL-E302 preukázalo dve veci: puzdrá zrolované tesne s vytlačeným vzduchom sa vznášali nízko a boli ťažko viditeľné, zatiaľ čo puzdrá zrolované so zámernou vzduchovou kapsou niesli zhruba tri štvrtiny tela nad povrchom. Operátor určil vysoko viditeľnú farebnú schému s reflexnou potlačou a zaškolil personál na procedúru vzduchovej kapsy.
• Počiatočná objednávka: 250 ks
• Prispôsobené funkcie: Vysoko viditeľné farebné prevedenie Pantone, reflexná potlač, kotviaci bod popruhu, viacjazyčná pečatná karta
• Dodacia lehota vzorky: 8 dní
• Dodacia lehota výroby: 40 dní
• Výsledok: Dva po sebe nasledujúce prevrhne sa; oba prípady sa vznášali, boli spozorovaní a našli sa pomocou strelných zbraní suché
"Na farbe záležalo rovnako ako na flotácii. Náš starý prípad sa pravdepodobne tiež vznášal - len sme ho už nikdy nevideli."
— Programový riaditeľ, Whitewater Access Hunting
“Rolled tight it sits low; rolled with air it rides high. Once we saw both side by side the training point made itself.”
— Bezpečnostný dôstojník, usmerňovacia prevádzka
"Keď nám bolo jasne povedané, že to nie je záchranná vesta a že prúd ju odnesie, prinútilo nás to veriť zvyšku toho, čo nám bolo povedané."
— Manažér vybavenia, raftingový konfektér
Pretože flotácia závisí od výtlaku, nie od hmotnosti samotného obsahu. Jeden liter vytlačenej sladkej vody vystačí na jeden kilogram. Puška s hmotnosťou 4 kg plus puzdro s hmotnosťou 1,35 kg je náklad s hmotnosťou 5,35 kg, ktorý potrebuje 5,35 l výtlaku a puzdro má k dispozícii 60 l uzavretého objemu.
S 20-litrovou vzduchovou kapsou je maximálny výtlak približne 22 kg pri záťaži 5,35 kg – asi 16,6 kg rezervného vztlaku alebo 163 N. Puzdro pláva približne tromi štvrtinami tela nad hladinou.
Dosť na to, aby pred rolovaním zostalo viditeľné vzduchové vrecko. Pri 5 l sa puzdro vznáša, ale sedí nízko a iba asi štvrtina jeho tela je voľná; pri 20 L sú zhruba tri štvrtiny jasné. Pri ťažších strelných zbraniach radšej zadržte viac vzduchu, než aby ste sa valili tesnejšie.
Nie. Vztlak pochádza z uzavretého vzduchu, a preto sa puzdro, keď je prázdne, roluje naplocho a nenesie žiadnu stálu hmotnosť peny. To tiež znamená, že používateľ ovláda okraj vztlaku, ktorý pena neumožňuje.
Pena je zhovievavejšia k chybám používateľa a funguje bez ohľadu na techniku. Utesnený vzduch je ľahší, nastaviteľný, balí sa naplocho a v priebehu rokov sa neznehodnocuje – za predpokladu, že uzáver je správne utesnený vzduchovou kapsou.
Potápa sa. Potvrdili sme to pri kontrolnom testovaní zámerným prepichnutím jednotky, ktorá overí, že vztlakovým prvkom je vzduch. Oder povrchu bez prepichnutia neovplyvňuje flotáciu.
Pláva, zatiaľ čo tesnenie drží a vzduch je zadržiavaný. Nečistoty zachytené v záhybe môžu pomaly odvzdušňovať vzduch a časom vo vode znižovať voľný bok. Konštrukčným zámerom je udržať strelnú zbraň pri povrchu dostatočne dlho na to, aby sa dala vytiahnuť.
Nie. Nie je to PFD a nikdy sa nesmie používať ako PFD. Jeho vztlak je určený na oživenie zariadenia a nie je určený na podporu osoby.
Prúd a vietor nesú plávajúce puzdro po prúde. Flotácia kupuje skôr čas na zotavenie ako pozíciu a pri vysoko rizikových prechodoch odporúčame pripevniť popruh k kotviacemu bodu popruhu.
V podstate. Tmavé puzdro plávajúce na povrchu je ťažko viditeľné v pohybujúcej sa vode alebo slabom osvetlení. K dispozícii sú vysoko viditeľné farebné odtiene, reflexná tlač a kontrastné panely a väčšina našich expedičných zákazníkov ich špecifikuje.
Nie tak, ako to robí pena. Pena môže absorbovať vodu a časom stratiť vztlak, zatiaľ čo výkon utesneného vzduchu sa nemení, pokiaľ plášť a uzáver zostanú zdravé. V rámci bežnej údržby skontrolujte škrupinu na prepichnutie.
Áno, a mnohí zákazníci áno — kamufláž na lovecké použitie a vysoká viditeľnosť pre vodnú dopravu, vyrobená z rovnakého tela s inou farebnou špecifikáciou.
